Dagmaten

Garagepoorten van Berger worden exact op maat geleverd, tot de millimeter nauwkeurig zowel in de breedte als de hoogte. Iedere gewenste maat is mogelijk binnen de grenzen van 1500 en 5000 mm voor de dagmaatbreedte, en 1900 en 3250 mm voor de dagmaathoogte. Bij de industriele poorten van Berger zijn grotere breedte- en hoogtematen wel mogelijk.

Inbouwmaten

Berger streeft ernaar zo min mogelijk van uw beschikbare dagopening en van de beschikbare ruimte in uw garage te verspillen. Daarom zijn voor de Berger garagepoort zeer beperkte inbouwruimtes vereist. In de tekening hieronder zijn de zes belangrijkste maten schematisch weergegeven.

Afmetingen Berger garagepoorten

Geleidingssystemen

Voor het openen en sluiten van uw garagepoort wordt gebruikgemaakt van een geleidingssysteem. Dit systeem is net als de garagepoort altijd maatwerk. De kwaliteit en stabiliteit van de railset bepalen voor een belangrijk deel de levensduur van uw garagepoort. Wij hebben daarom bewust gekozen voor innovatief geconstrueerde rails. De railsets zijn vervaardigd van hoogwaardig gegalvaniseerd staal.

Om voor iedere gevel en inbouwsituatie een kwaliteitsoplossing te kunnen bieden wij 5 verschillende geleidingssystemen aan.

G200 Torsieveren - veren voor

Al onze geleidingsystemen en garagepoorten zijn dusdanig geconstrueerd, dat de poort rechtstandig omhoog en naar beneden rolt. De poort komt tijdens het openen en sluiten niet naar voren in tegenstelling tot een kantelpoort. Hierdoor kunt u de ruimte voor en achter de garagepoort altijd optimaal benutten. Voor de G200 hebben wij een vrije bovenruimte van 200 mm nodig. De G200 is uitgevoerd met gepoeder-coate torsieveren die zich direct boven de poort bevinden

.
Benodigde inbouwruimte bij G200 systeem
  Bovenruimte Zijruimte links Zijruimte rechts Inbouwdiepte
Aanduiding in figuur VBR VZRL VZRR VID
Handbediening 200 mm 85 mm 85 mm DMH¹ + 700 mm
Elektrische bediening 200 mm 3575 mm²

G160 Torsieveren - veren voor

Beschikt u over iets minder inbouwhoogte voor de inbouw van uw nieuwe garagepoort? Dan hoeft dit geen probleem te zijn. Het G160 geleidings-systeem heeft slechts een vrije bovenruimte van 160 mm boven de gevelopening nodig. Evenals bij de overigegeleidingssytemen is het G160 gelei-dingssysteem uiterst stabiel ontworpen waardoor wij een lange levensduur kunnen garanderen. De G160 is uitgevoerd met gepoedercoate torsieveren die zich direct boven de poort bevinden.

.
Benodigde inbouwruimte bij G160 systeem
  Bovenruimte Zijruimte links Zijruimte rechts Inbouwdiepte
Aanduiding in figuur VBR VZRL VZRR VID
Handbediening 170 mm 85 mm 85 mm DMH¹ + 700 mm
Elektrische bediening 160 mm 3575 mm²

G100 Torsieveren - veren achter

Beschikt u over een beperkte inbouwhoogte voor de inbouw van uw nieuwe garagepoort? Het G100-geleidingssysteem heeft slechts een vrije bovenruimte van 100 mm boven de gevelopening nodig. De gepoedercoate torsieveren bevinden zich bij de G100 aan het eind van de horizontale rails. Evenals bij de G200, G160, R60 en de TS100 is het geleidingssysteem uiterst stabiel ontworpen waardoor wij een lange levensduur kunnen garanderen.

.
Benodigde inbouwruimte bij G100 systeem
  Bovenruimte Zijruimte links Zijruimte rechts Inbouwdiepte
Aanduiding in figuur VBR VZRL VZRR VID
Handbediening 110 mm 85 mm 85 mm DMH¹ + 700 mm
Elektrische bediening 100 mm 3575 mm²

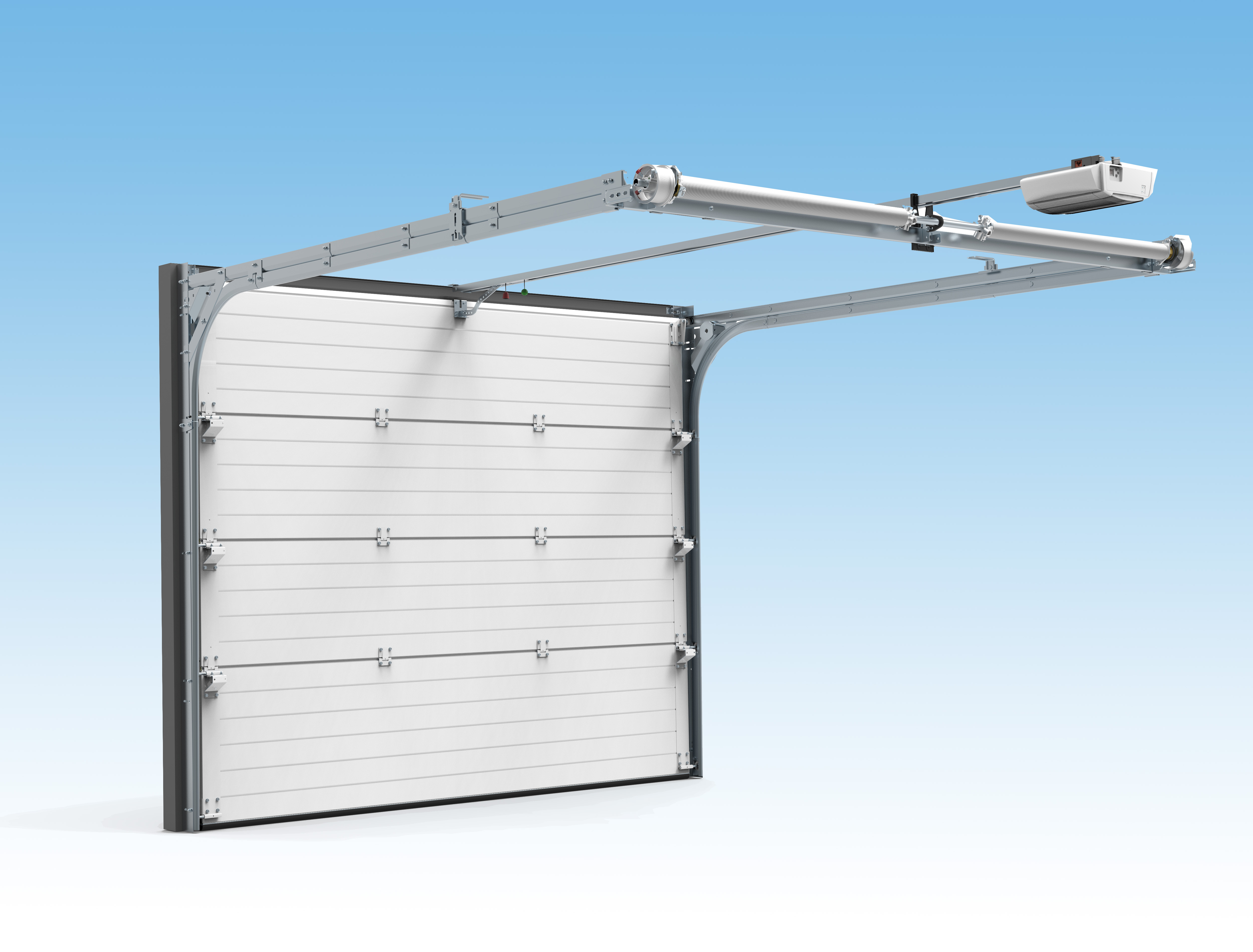

R60 speciaal voor renovatie - Torsieveren-veren achter

Het R60-geleidingssysteem is bij uitstek geschikt voor de vervanging van een oude ongeïsoleerde kantelpoort in uw garage. Het systeem is dusdanig ontwikkeld, dat bij de inbouw van uw nieuwe garagepoort praktisch geen bouwkundige aanpassingen hoeven te worden gedaan. Bij de R60 hebben we slechts 60 mm vrije bovenruimte nodig. De R60 wordt uitsluitend met motor geleverd.

.
Benodigde inbouwruimte bij R60 systeem
  Bovenruimte Zijruimte links Zijruimte rechts Inbouwdiepte
Aanduiding in figuur VBR VZRL VZRR VID
Handbediening niet mogelijk N.v.t. 85 mm 85 mm DMH¹ + 700 mm
Elektrische bediening 200 mm 3575 mm²

TS100 Trekveren

Het TS100 systeem is geschikt als geleidingssysteem voor een nieuwe poort of voor een vervangende poort. Het systeem maakt gebruik van trekveren die in zijn geheel zijn weggewerkt in de verticale rails.Hierdoor ontstaat een mooi esthetisch geheel. Het TS100 geleidingssysteem heeft een vrije bovenruimte van 100 mm boven de gevelopening nodig. Door een snellere montage kunnen wij dit systeem goedkoper aanbieden. De TS100 kan gebruikt worden bij poorten met een maximaal formaat van 3000 mm hoog en 4000 mm breed.

.
Benodigde inbouwruimte bij TS100 systeem
  Bovenruimte Zijruimte links Zijruimte rechts Inbouwdiepte
Aanduiding in figuur VBR VZRL VZRR VID
Handbediening 110 mm 85 mm 85 mm DMH¹ + 700 mm
Elektrische bediening 100 mm 3575 mm²

¹: Dagmaathoogte (DMH in figuur)
²: bij een dagmaathoogte tot 2150 mm, is de vereiste vrije inbouwdiepte 3575 mm.
²: bij een dagmaathoogte tot 2650 mm, is de vereiste vrije inbouwdiepte 3900 mm.

Tip van de Expert: “Een Berger garagepoort met het geleidingssysteem met TS100 met trekveren is zeer eenvoudig te monteren. Deze raden we daarom ook altijd aan als u zelf wilt monteren.”
